X5600 Mașina de radiografie industrială Offline

Seamark X5600 – Sistem de Inspecție cu Raze X Microfocus Offline de înaltă precizie

Microfocus cu Raze X • Funcție de Înclinare/Rotire • Detecție Automată a Defectelor • Ideal pentru IC, BGA, CSP și Componente Mici

Prezentare Generală

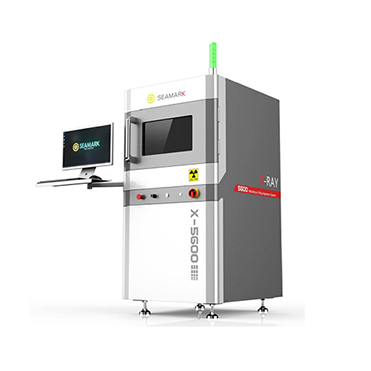

Seamark X5600 Mașină de Inspecție Offline cu Raze X

Seamark X5600 este un sistem compact și de înaltă precizie de inspecție offline cu raze X microfocus, ideal pentru laboratoare de cercetare-dezvoltare, departamente de calitate și producție de serii mici. Este special conceput pentru inspecția nedistructivă internă a cipurilor IC, BGA, CSP, LED, senzori și alte componente electronice mici.

Caracteristici Principale

Tub cu raze X microfocus de înaltă rezoluție (dimensiune spot 15 μm)
Calcul automat al ratei de goluri (void ratio) pentru BGA
Instrumente de măsurare a dimensiunilor (distanță, unghi, suprafață etc.)
Detecție automată a defectelor (lipsă, deplasare, scurtcircuit etc.)
Mod de inspecție CNC multi-punct automat
Funcție de înclinare (±30°) și rotație 360° pentru vizualizare multi-unghi
Navigare și poziționare cu infraroșu
Design sigur cu radiație foarte redusă (≤0,5μSv/h)

Specificații Tehnice

			Parametru
			Specificație

			Tub cu Raze X
			Microfocus Sigilat, 40-90 kV, 10-200 μA

			Dimensiune Spot
			15 μm

			Detector
			TFT FPD Industrial Dinamic, 768×768

			Câmp Vizual
			65 × 65 mm

			Rezoluție
			5,8 Lp/mm

			Dimensiune Maximă Eșantion
			280 × 320 mm

			Dimensiuni (L×L×H)
			850 × 1000 × 1700 mm

			Greutate
			~750 kg

Parametru	Specificație
Tub cu Raze X	Microfocus Sigilat, 40-90 kV, 10-200 μA
Dimensiune Spot	15 μm
Detector	TFT FPD Industrial Dinamic, 768×768
Câmp Vizual	65 × 65 mm
Rezoluție	5,8 Lp/mm
Dimensiune Maximă Eșantion	280 × 320 mm
Dimensiuni (L×L×H)	850 × 1000 × 1700 mm
Greutate	~750 kg
