BasicLine Inspecție optică automatizată

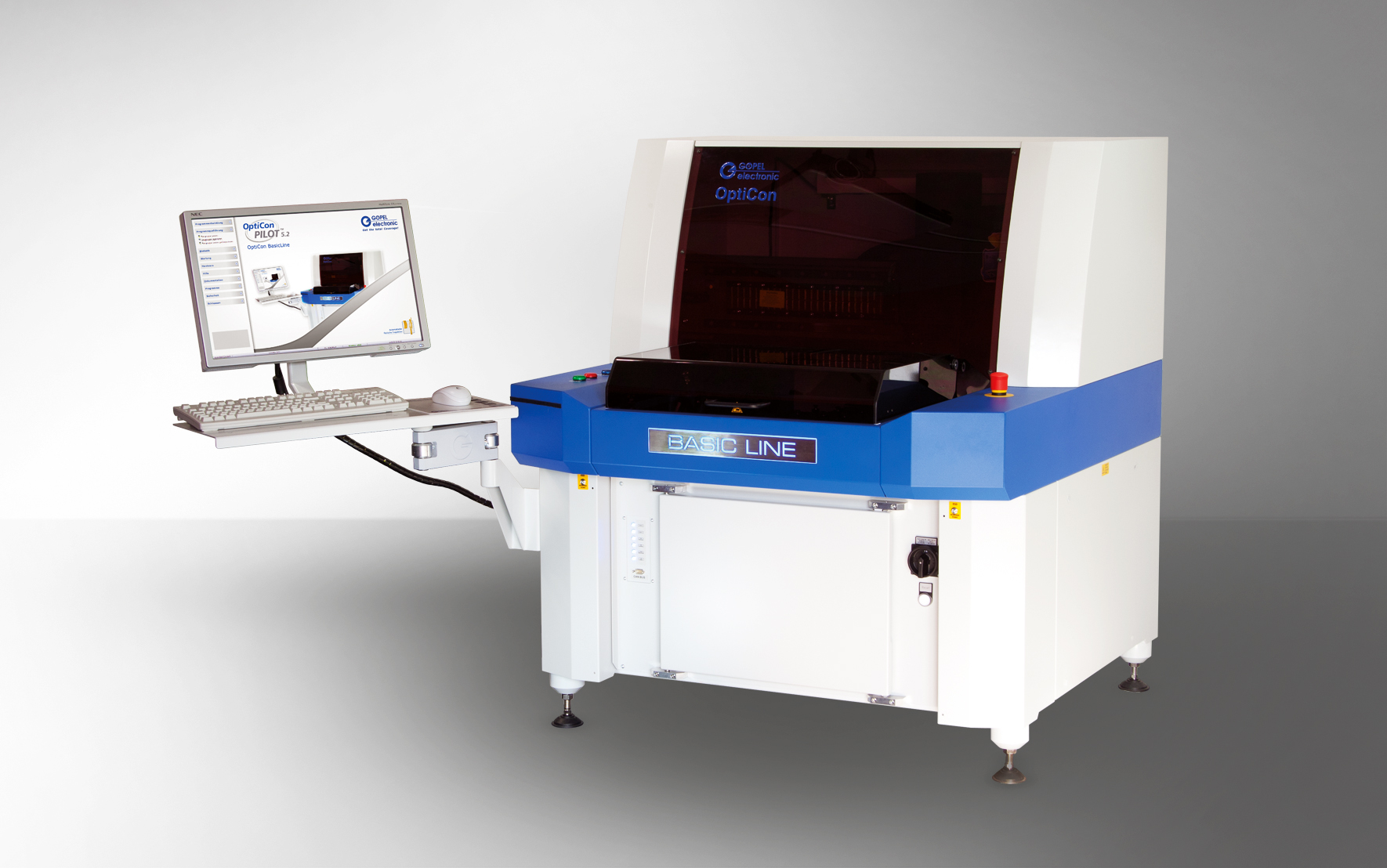

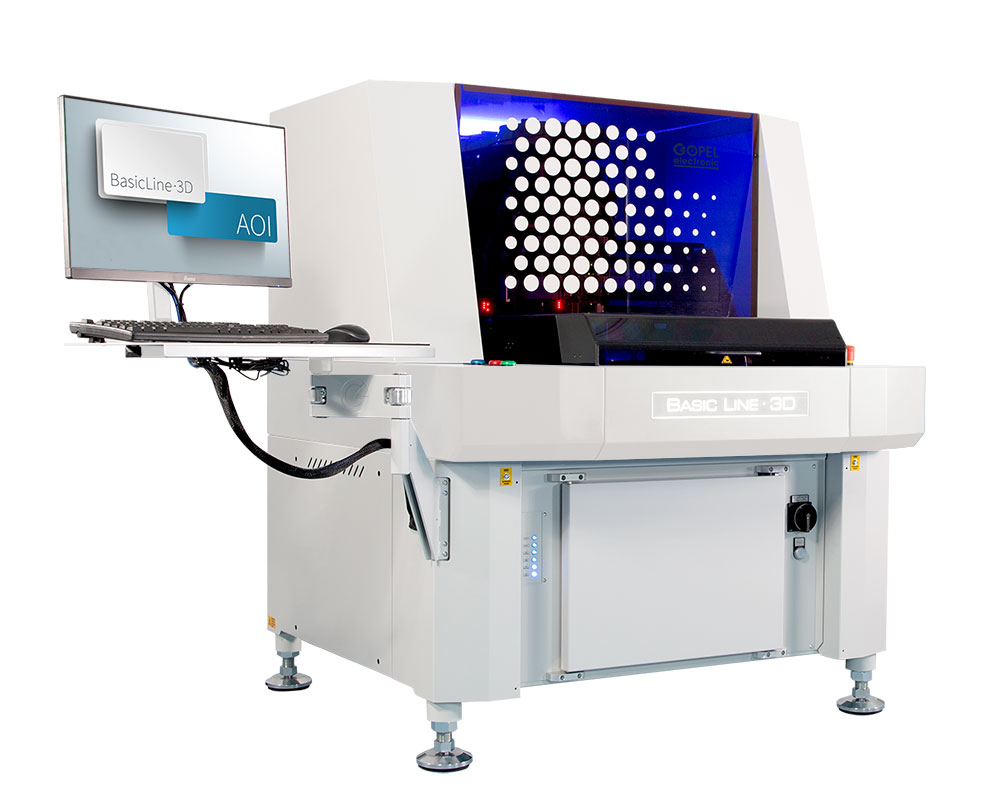

GOEPPEL Basic Line / Basic Line·3D – Sistem AOI Independent 2D/3D/360°

Sistem AOI Independent Flexibil • Programare AI MagicClick • Modul Cameră 3D·ViewZ • Detectare Maximă a Defectelor

Prezentare Generală

Basic Line / Basic Line·3D este un sistem AOI independent flexibil, care oferă detectare maximă a defectelor prin combinarea tehnologiilor 2D, 3D și inspecție 360° cu vedere înclinată. Cu generare automată de programe de test bazată pe AI (MagicClick) și modulul opțional de cameră 3D·ViewZ, asigură o utilizare extrem de ușoară și o fiabilitate ridicată a inspecției.

Caracteristici Principale

Sistem AOI independent flexibil cu tehnologii combinate 2D/3D/360°
Generare automată de programe de test bazată pe AI cu MagicClick
Modul cameră 3D·ViewZ cu vedere înclinată și antrenare de rotație (opțional)
Calitate excelentă a imaginii cu camere ortogonale și cu vedere înclinată
Iluminare unică multispectrală / multidirecțională
Configurații variabile ale sistemului și interfețe de date pentru integrare ușoară
Poate fi utilizat și pentru inspecție 3D a pastei de lipire (SPI)

Specificații Tehnice

			Categorie
			Parametru
			Specificație


			Zonă de Inspecție
			—
			510 × 350 mm (500 mm opțional)


			Degajare Componente
			Deasupra PCB
			40 mm


			Degajare Componente
			Sub PCB
			100 mm


			Cameră
			Ortogonală
			Până la 48 MP, 24 bit adâncime culoare


			Vedere Înclinată
			—
			Până la 360° cu plan focal adaptat


			Măsurare 3D
			—
			Cu modulul 3D·ViewZ


			Dimensiuni (L×L×H)
			—
			1133 × 1142 × 1430 mm


			Greutate
			—
			Aprox. 490 kg


Categorie	Parametru	Specificație
Zonă de Inspecție	—	510 × 350 mm (500 mm opțional)
Degajare Componente	Deasupra PCB	40 mm
Degajare Componente	Sub PCB	100 mm
Cameră	Ortogonală	Până la 48 MP, 24 bit adâncime culoare
Vedere Înclinată	—	Până la 360° cu plan focal adaptat
Măsurare 3D	—	Cu modulul 3D·ViewZ
Dimensiuni (L×L×H)	—	1133 × 1142 × 1430 mm
Greutate	—	Aprox. 490 kg
