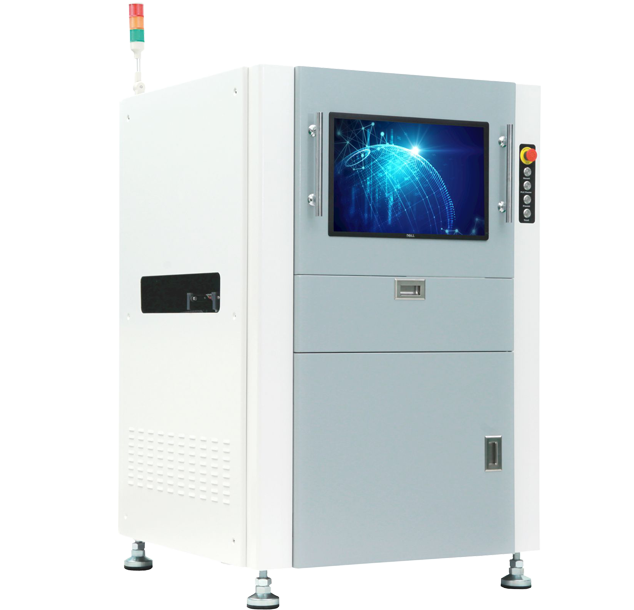

VCTA-S910 In-line AOI 3D

VCTA S910 – Sistem 3D AOI de înaltă precizie pentru SMT

Cameră 12MP CoaXPress • Proiecție Multi-Grating 3D • Reconstrucție Reală 3D • Detectare Plutire Cip & Ridicare Picioare IC

Prezentare Generală

VCTA S910 este un sistem 3D AOI high-end care combină imagistică ultra-înaltă rezoluție cu tehnologie avansată de lumină structurată. Cu o cameră 12MP CoaXPress de mare viteză și proiecție multi-grating, oferă reconstrucție reală 3D a norului de puncte, excelând la detectarea defectelor complexe, cum ar fi plutirea cipurilor și ridicarea picioarelor IC.

Caracteristici Principale

Cameră 12MP CoaXPress ultra-înaltă rezoluție și viteză
Sistem de proiecție cu rețele structurale multi-proiective și algoritm N-step phase shifting
Tehnologie white light moiré pentru acuratețe ridicată
Tehnologie unică de reconstrucție 3D a norului de puncte – acoperă zonele oarbe ale 2D
Detectare excelentă a plutirii cipurilor și ridicării picioarelor IC (până la 100% rată de detectare)
Proiecție digitală 360° fără unghiuri moarte cu iluminare multi-etaj RGBW LED
Afișare imagini 3D stereoscopice în culori reale

Specificații Tehnice

Categorie	Parametru	Specificație
Sistem de Inspecție	Cameră	12MP CCD Digitală de Mare Viteză
	Rezoluție	10μm (standard), 15μm (opțional)
	Obiectiv	Telecentric
	Iluminare	LED RGBW inel
	Sistem de Proiecție	4 direcții de proiecție cu rețele
	FOV	60×45mm (15μm) / 40×30mm (10μm)
	Timp per imagine	<0,5s
	Interval Măsurare Înălțime	-2 ~ 20 mm
	Rezoluție Înălțime	0,4 μm
	Acuratețe Înălțime	±3 μm
	GR&R	<1% @3σ
	Componentă Minimă	01005 & 0,3mm pitch (15μm)
